Fortune CD4017 NE555 Конструктор - колесо фортуны

Lucky Turner - это колесо фортуны.

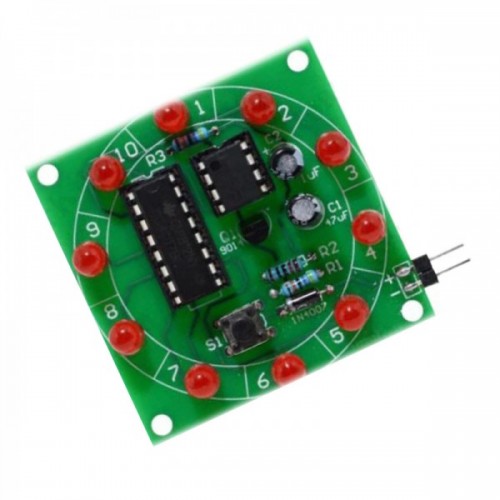

10 светодиодов по кругу. Когда нажимаете кнопку светодиоды начинают вспыхивать по кругу.

Скорость вспыхивания будет большая, потом все медленнее и медленнее пока не остановится.

Выигрывает тот участник, который сумеет предсказать какой светодиод останется включенным последним.

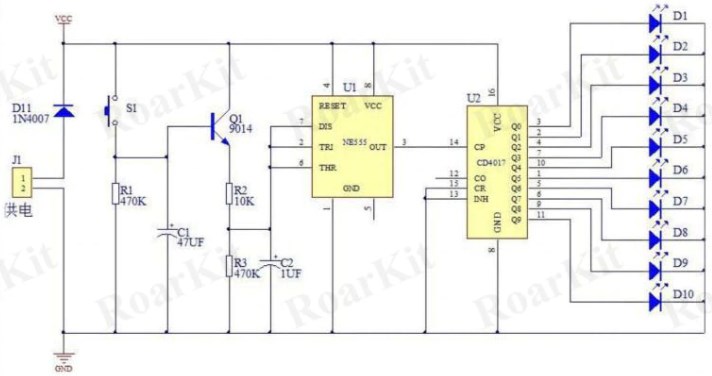

Схема в основном состоит из генератора импульсов и схемы десятичного счетчика. В

Генератор импульсов состоит из таймера NE555 и периферийных компонентов.

Когда кнопка S11 нажата, Q1 включается, и с 3 контакта NE555 поступают выходные импульсы. 10 выходов CD4017 поочередно включают 10 светодиодов.

После отпускания кнопки Q1 схема сразу не отключится из-за наличие конденсатора С2. По мере уменьшения напряжения на C2 процедура проводимости

Q1 постепенно ослабевает, частота выходного импульса 3-го контакта становится медленнее, и частота движения светодиода также замедляется. Наконец, когда C2

разрядится,  Q1 отключен, 3 вывод NE555 больше не выдает импульсы, и светодиоды гаснут.

Завершился «выигрышный» процесс.

R2 определяет скорость вращения светодиодов, а С1 задает время вращения.

Проблемы в работе

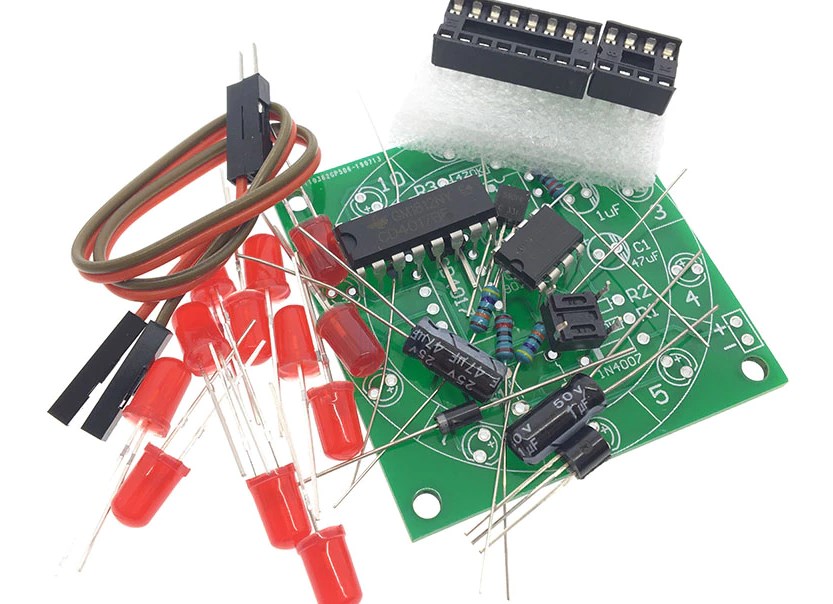

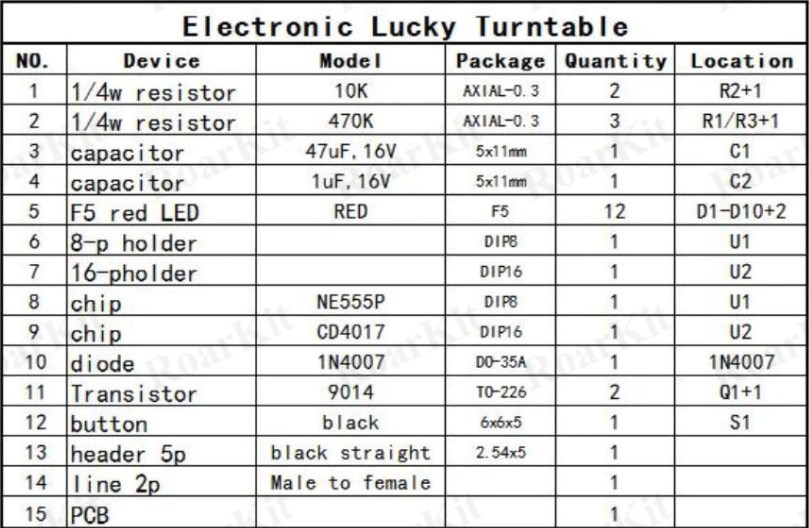

1. Ошибка пайки, обратите внимание на логотип на плате, два - 470K, один -

10К.

2. Емкость электролитического конденсатора, а также положительный и отрицательный полюсы одинаковые, 47 мкФ, 1 мкФ, положительный полюс - длинный.

3.1N4007 направление пайки обратное, есть белая полоска на плате соответствующая полоске на диоде.

4. Микросхема вставленна наоборот. Обратите внимание, микросхема вставляется в соответствии с ключом (меткой).

5. Светодиод имеют положительный и отрицательный выводы, длинная ножка положительная. 6. Обратите внимание на подключение полярности питания, VCC подключен к положительному полюсу, GND подключен к отрицательный полюсу, а напряжение источника питания составляет 3-6 В постоянного тока.
