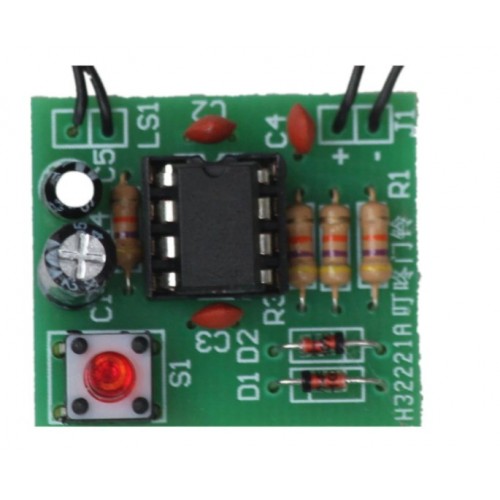

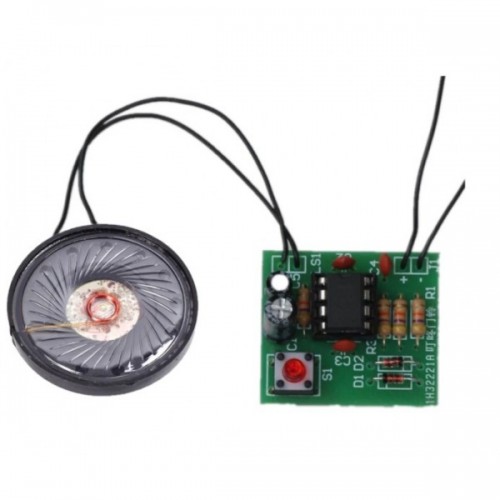

Дверной звонок на NE555 Конструктор

1. Описание:

Комплект представляет собой цепь для звонка, который может сделать звук «ding, dong». Он состоит из time основание интегральной схемы встроенный блок и периферийные компоненты. Он имеет красивый качественный звук, прост в установке, низкая стоимость и низкое потребление энергии. Свое рабочее напряжение является DC3V-12V. Обычно питание подается от ламинированного аккумулятора 9 В. Чем выше напряжение, тем громче звук. Так как динамик не входит в коробку, звуковая фаза спереди и сзади пластины воспроизводит громкость, а громкость меньше. Вы можете загружать коробку, чтобы увеличить объем.

2. Принцип работы:

Ядро C1-это основание интегральной схемы встроенный блок NE 555. Он формирует неустойчивый многовиточный вибратор. Нажмите на кнопку a (установленный на двери), осциллятор колеблется, частота колебания составляет около 700 Гц, а динамик издает звук «ding». В то же время источник питания заряжается диодом D1 к C1, когда кнопка выключена, C1 разряжен через сопротивление R1, поддерживая колебание. Однако из-за разъединения AN, сопротивление R2 вкручивается в цепь, которая изменяет частоту колебания, около 500 Гц, и динамик издает звук «dong». До тех пор, пока напряжение на C1 не может выдержать колебание 555. Длина звук "Дун» может быть изменен путем изменения количества C1.

3. Примечание:

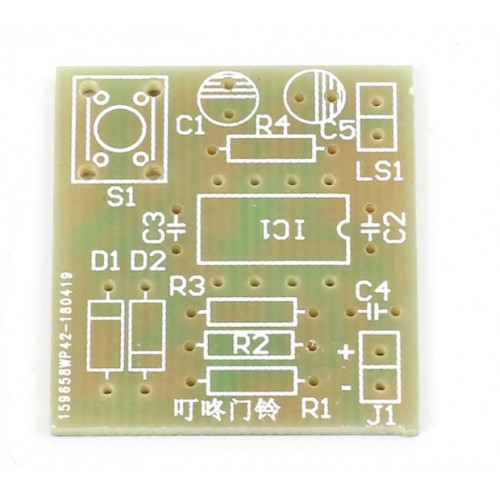

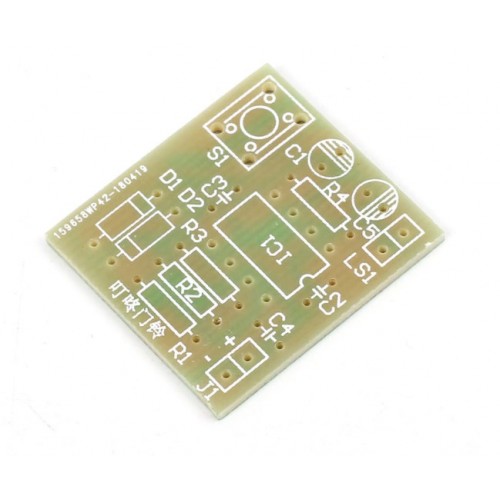

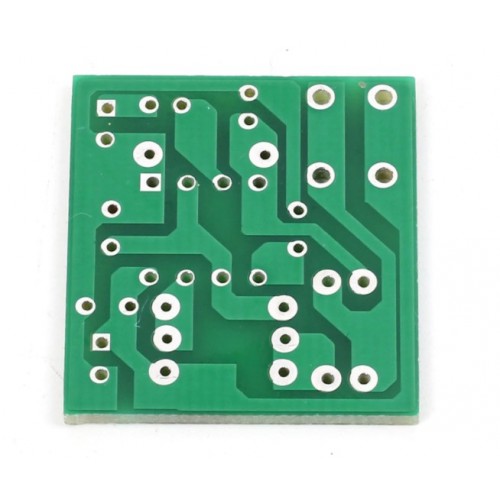

Схема комплекта довольно простая. Вы получите универсальную плату 5*7 см или плату для обработки печатных плат. Из-за ограничений по стоимости динамик будет немного ржаветь для инвентаризации. (и различные партии могут быть не одинаковыми, как правило, колонки 23-50 мм). Однако это не влияет на использование и экспериментальный эффект. Если вас это не устраивает, пожалуйста, выберите новый продукт.

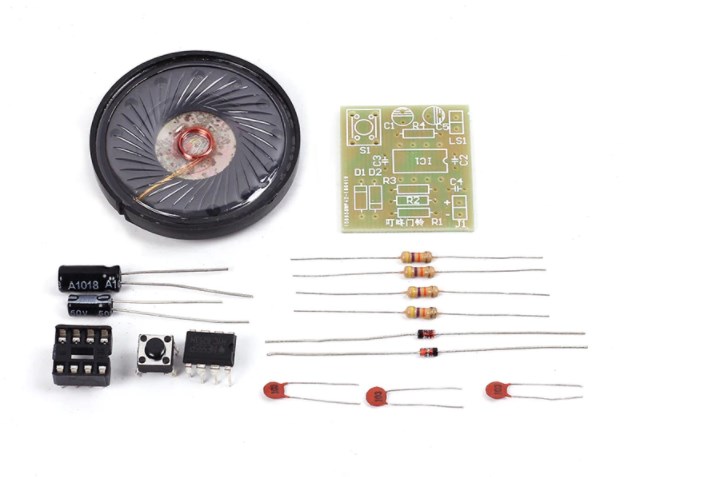

4. Список компонентов:
